PLURIMOD® - SERIE 7000

contabilizzazione individuale dei consumi

• Caratteristiche tecnico prestazionali:
  Plurimod® - Serie 7000 è un modulo d’utenza universale. Le attuali regole e disposizioni circa la progettazione di impianti termo/sanitari in ambito centralizzato richiedono l’adozione di moduli d’utenza. Il modulo d’utenza (caldaietta autonoma senza fiamma) consente l’autonomia termica e la conseguente contabilizzazione dei consumi diretti sia di termie/frigorie che di acqua sanitaria calda/fredda.
  I componenti di questo modulo d’utenza sono realizzati in ottone UNI EN 12165 CW617N; CW614N; CW602N, mentre i tubi di raccordo in rame.

  Riportiamo di seguito i componenti caratteristici del prodotto:
  • Cassetta di contenimento in lamiera zincata 520x520; profondità regolabile da 110 a 150 mm.
  • Portello di chiusura in lamiera verniciata per interno (RAL 9010).
  • Servocomando, serie 6440.
  • Valvola di zona monoblocco.
  • Dima di staffaggio con 2 coppie di valvole di intercettazione a sfera e tubi di flussaggio.
  • Contatore di calore Conteca, serie 7554.
  • Dima per il posizionamento di tripla funzione acqua sanitaria, serie 700050/700051.
  • Tronchetto dima contatore.
• Campi di Impiego e Applicazione:

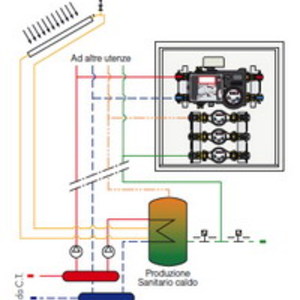

  Il modulo d’utenza è caratterizzato dalla specificità di prevedere molteplici soluzioni idrauliche che possono essere attuate direttamente in cantiere.
  Riportiamo di seguito le principali caratteristiche, prestazioni e funzioni del prodotto:

  Caratteristiche
  • Valvola di zona a tre vie, equipaggiata di taratura by-pass.
  • Valvola di zona a due vie (by-pass in posizione chiuso).
  • Posizionamento verticale od orizzontale con attacco su lato destro o sinistro.
  • Predisposizione Autoflow.
  • Possibilità di aggregazione di 3 stacchi sanitari.

  Prestazioni
  • Pressione max di esercizio: 10 bar.
  • Campo di temperatura: 3÷90°C.
  • Fluido d’impiego: acqua, soluzioni glicolate.
  • Massima percentuale di glicole: 30%.
  • Attacchi: 3/4” M.

  Coibentazione
  • Materiale: poliuretano espanso semirigido.
  • Campo di temperatura: 0÷90°C.
  • Reazione al fuoco (DIN 4102): classe B2.

  Funzioni di base
  • Regolazione on/off di zona.
  • Contabilizzazione del calore conforme direttiva 2004/22/CE (MID) con predisposizione trasmissione centralizzata.
  • Coibentazione.

  Funzioni opzionali
  • Possibilità di aggregazione di 3 stacchi sanitari (ACS, AFS e eventuale acqua duale).
  • Valvola limitatrice di flusso Autoflow.
  • Funzione Mix che prevede miscelatore termostatico meccanico serie 5217.
