PW3198 - AR6

analizzatori di rete

• Caratteristiche tecnico prestazionali:
  PW3198 - AR6 Asita sono analizzatori di rete caratterizzati da elevata sicurezza ed efficienza.
• Campi di Impiego e Applicazione:

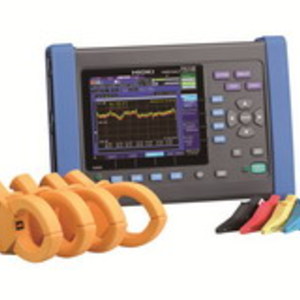

  PW3198 è un analizzatore della qualità di rete in Classe A secondo la norma CEI EN 61000-4-30 edizione 2.
  . Gestione remota tramite rete LAN o Internet.
  . Interfacce disponibili: USB, LAN, RS232C, slot per SD Card (2GB).
  . Parametri di rete (tensione, corrente, potenza attiva, potenza induttiva, potenza capacitiva, potenza apparente, fattore di potenza ecc…).
  . Analisi delle componenti armoniche (CEI EN 61000-4-7) e interarmoniche di tensione, corrente e potenza, fino al 50° ordine.
  . Misura della corrente di spunto di motori ed apparecchiature elettriche in genere.
  .Disturbi di rete previsti da CEI EN 50160 come richiesto da CEI EN 61000-4-30 edizione 2 (sovratensioni transitorie impulsive, buchi ed interruzioni di rete, spikes, variazioni di ampiezza e di frequenza, sbilanciamento tra le fasi).
  . Flicker (CEI EN 61000-4-15.
  . campionamento a 2 MHz.
  . Analisi del conduttore maggiormente soggetto a disturbi: il neutro.
  . Sincronizzazione oraria tramite modulo GPS opzionale.
  . Misura su sistemi a 50Hz / 60 Hz / 400 Hz.
  . Funzione oscilloscopio, data logger parametri, flash su ogni evento catturato.
  . Disponibili trasduttori amperometrici da 5A a 5000A.
  . Analisi statistiche con software 9624/50 opzionale.
  . Elevato standard di sicurezza: CAT IV – 600V.

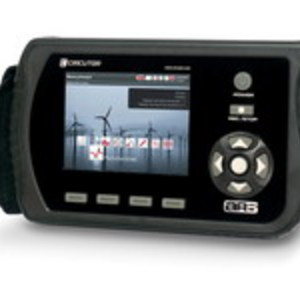

  AR6 è un analizzatore portatile ad alte prestazioni per la misura, visualizza e registra i parametri delle reti elettriche e analizza la Qualità della Fornitura Energetica.
  AR6 misura, elabora, calcola e registra nel tempo tutti i principali parametri elettrici (Tensione, Corrente, Potenza Attiva, Induttiva-Capacitiva, Apparente, Fattore di Potenza, Frequenza, Energia), la Distorsione Armonica Totale THD% nonché le singole componenti armoniche di tensione e corrente di ogni fase fino al 50°ordine.
  Per i parametri di qualità della fornitura, AR6 analizza le principali proprietà elettriche della Tensione di rete, quali l’ampiezza del segnale di tensione, la frequenza di rete, il Flicker WA e Pst, il fattore di cresta e il fattore K, lo squilibrio e l’asimmetria del sistema trifase nonché le tipiche variazioni rapide di tensione quali innalzamenti, abbassamenti, interruzioni e sovratensioni transitorie impulsive.
  . Ampio display grafico a colori.
  . Registrazione simultanea di tutti i parametri in misura.
  . 10 canali di misura, anche per correnti differenziali.
  . Classe B 100% in conformità alla norma CEI EN 61000-4-30:2011.
  . Porta USB per download dati registrati.
  . Registrazione su SD card 1GB in dotazione.

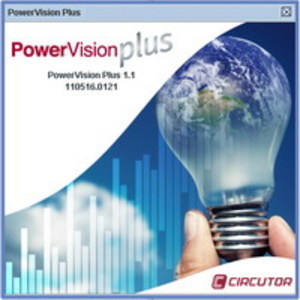

  Inoltre abbinando ad AR6 il software Power-Vision-Plus è possibile trasferire i file dalla memoria interna di AR6 e configurare le modalità di visualizzazione e di analisi dei dati registrati dall’analizzatore.
  Tali analisi possono essere di tipo tabellare numeriche, con grafico nel tempo, ad istogramma, ... con possibilità di effettuare zoom in cascata, realizzare grafici multipli, personalizzare le configurazioni ecc.
  E’ inoltre possibile realizzare grafici, anche multipli, utilizzando dati provenienti da file differenti tra loro. Questa funzione e molto utile per realizzare diagnosi energetiche comparative su diverse apparecchiature con cicli di analisi svolti in tempi differenti.
  Power-Vision-Plus incorpora la funzione di esportazione dei file generati in formato CSV-TXT per essere successivamente elaborati utilizzando gli strumenti di elaborazione e di grafica contenuti su foglio di calcolo standard quali Excel, OpenOffice, Lotus ecc.
