SOLAR-FIX

sistemi di installazione per pannelli fotovoltaici e solari termici

• Caratteristiche tecnico prestazionali:
  Solar-Fix è un sistema di installazione per pannelli fotovoltaici e solari termici adatto per coperture a falda, superfici piane di edifici, pensiline e parcheggi. Utilizza il Profilo Solar-Plus versatile e sicuro per ogni applicazione anche personalizzate grazie all’utilizzo di viti M8 standard, ganci GT-GC e telaio STF.



  A completamento della gamma sono disponibili i seguenti accessori:
  • DLT A2: dispositivo per lamiera trapezoidale completo di 4 viti auto foranti in inox A2 con guarnizione per il fissaggio alla lamiera e 2 viti e dadi in inox A2 per il fissaggio del profilo.
  • DLA A2: dispositivo per lamiera aggraffata completo di 2 viti e 2 dadi in A2 per il fissaggio alla lamiera e 1 vite e 1 dado in A2 per il fissaggio del profilo.
  • MW SP A2: staffa angolare di collegamento per profilo Solar-Plus che viene utilizzata per gli incroci con il profilo e per il fissaggio del profilo direttamente sulla superficie.
  • PPI AL profilo curvo e Gomma in EPDM: sistema di chiusura tra moduli fotovoltaici. Questo profilo è adatto per morsetti PMC. Non si garantisce l’impermeabilità del sistema.
  • PTC: morsetto preassemblato per pannello solare termico, è adatto per il fissaggio di pannelli solari termici con adeguata profilatura.


• Campi di Impiego e Applicazione:

  Questo sistema risulta semplice e veloce perché ha un sistema di montaggio pre-assemblato, necessita di poche operazioni per effettuare una perfetta installazione e si fissa con due soli attrezzi.
  Inoltre è estremamente affidabile perché robusto e durevole nel tempo, con componenti in alluminio e inox A2 e garantito anche per carichi pesanti.




  I principali vantaggi di Fischer Solar- Int sono:
  VELOCITA' di applicazione in virtù dei profili preassemblati con guarnizione;
  SEMPLICITA'di montaggio;
  VERSATILITA' grazie alla compatibilità del sistema con la maggior parte dei moduli fotovoltaici;
  ALTA QUALITA' dei materiali utilizzati;
  OTTIMO RISULTATO ESTETICO che lo rende perfetto, in particolare, per applicazioni su edifici residenziali oltre che industriali.




  Risparmi: Il risparmio ottenibile è strettamente collegato alla tipologia di pannelli installati.
  Benefici: Il materiale utilizzato (alluminio e acciaio inox)è riciclabile per oltre il 90% (dato riferibile sia al volume che al peso).
  Certificazioni: E' in corso di ottenimento la certificazione di tenuta del sistema all'acqua e al vento. I test di prova hanno seguito la medesima metodologia applicata per i serramenti.




• Fornitura:

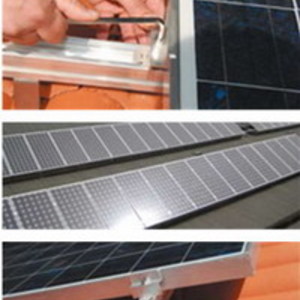

  Per le coperture a falda la Fischer ha previsto un sistema flessibile adatto alle più comuni coperture civili, costituito da appositi ganci GT, GC, GTP in acciaio inox, che permette una semplice e perfetta messa in opera dei pannelli sul tetto di cui riportiamo le fasi:
  • installare i ganci GT – GC – GTP
  • innestare le viti nel profilo Solar-Plus
  • posizionare il profilo sul gancio e fissarlo
  • innestare i morsetti PMF e PMC
  • fissare il pannello.

  Per le coperture piane la Fischer garantisce, grazie al telaio pre-assemblato STF con profili in alluminio adattabili alle diverse inclinazioni (25° - 30° - 35°), un montaggio rapido e veloce offrendo soluzioni ottimali con strutture resistenti alle forze del vento e della neve. Riportiamo di seguito le fasi della posa:
  • aprire il telaio STF e fissarne la posizione
  • innestare le viti nel profilo Solar-Plus
  • fissare il profilo al solaio
  • innestare i morsetti PMF e PMC
  • fissare il pannello
