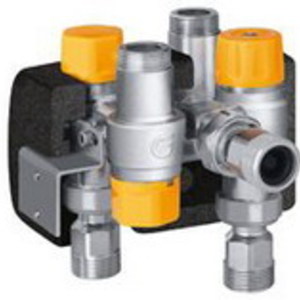

SOLARINCAL-T PLUS - SERIE 263

kit di collegamento termostatico solare - caldaia istantanea

• Caratteristiche tecnico prestazionali:
  Solarincal-T Plus - Serie 263 è un kit di collegamento termostatico solare. Questi kit permettono di gestire automaticamente e sfruttare al meglio l’energia termica contenuta in un accumulo solare, al fine di distribuire acqua calda a temperatura controllata ed ottimale nell’impianto sanitario. Essi agiscono in modo tale da inviare sempre all’utenza acqua calda alla temperatura impostata, attivando la caldaia in caso di bassa temperatura dell’acqua proveniente dall’accumulo solare. Sono disponibili in due particolari versioni, per essere specificamente abbinati alle varie tipologie di caldaie, con accumulo o istantanee. A seconda delle versioni, sono completi di valvola deviatrice termostatica, dispositivo di controllo termostatico specifico per evitare i pendolamenti della caldaia e miscelatore termostatico antiscottatura.
  Il funzionamento del prodotto è garantito da una valvola deviatrice termostatica che, posta in ingresso al kit, riceve l’acqua calda proveniente dall’accumulo solare. In funzione della temperatura impostata (taratura di fabbrica 45°C), la valvola devia in modo proporzionale ed automatico l’acqua tra il circuito d’utenza e quello della caldaia istantanea, con integrazione termica. La valvola modula le portate in modo da sfruttare appieno l’energia contenuta nell’accumulo solare e ridurre al minimo i tempi di intervento della caldaia. Uno specifico dispositivo di controllo termostatico limita la temperatura di ingresso alla caldaia per evitare frequenti accensioni e spegnimenti, con pendolamenti ed irregolarità di funzionamento. Un miscelatore termostatico antiscottatura, posto all’uscita del kit, controlla e limita sempre la temperatura dell’acqua inviata all’utenza.

  Riportiamo di seguito i materiale che compongono il sistema:
  Miscelatore termostatico
  • Corpo: serie 262: lega antidezincificazione UNI EN 12165 CW602N, cromato / serie 263: lega antidezincificazione UNI EN 1982 CB752S, cromato.
  • Otturatore: PSU.
  • Molle: acciaio inox.
  • Elementi di tenuta: EPDM.
  • Manopola: ABS.
  Valvola deviatrice e dispositivo di controllo termostatico
  • Corpo: serie 262: ottone UNI EN 12165 CW617N, cromato / serie 263: lega antidezincificazione.
  • UNI EN 1982 CB752S, cromato.
  • Otturatore: PSU.
  • Molle: acciaio inox.
  • Elementi di tenuta: EPDM.
  • Coperchio: ABS.
  • Tenuta bocchettoni: fibra non asbestos.
  Copertura protettiva
  serie 262
  • Materiale: PVC.
  • Spessore: 7 mm.
  • Densità: 1,29 kg/dm3.
  • Campo di temperatura: -5÷110°C.
  • Reazione al fuoco (EN 13501-1): classe B.
  serie 263
  • Materiale: EPP.
  • Spessore: 15 mm.
  • Conducibilità termica: 0,037 W/(m•K) a 10°C.
  • Densità: 0,045 kg/dm3.
  • Campo di temperatura: -5÷120°C.
  • Reazione al fuoco (UL 94): classe HBF.
  • Attacchi: ingresso ed uscita: 3/4” M a bocchettone / caldaia: 3/4” M.
• Campi di Impiego e Applicazione:
  I kit si presentano compatti e la loro conformazione ne permette una semplice ed agevole installazione idraulica sia su impianti nuovi che esistenti. Sono inoltre completi di copertura protettiva a guscio preformata.
  Riportiamo di seguito le principali caratteristiche prestazionali del prodotto:
  Miscelatore termostatico
  • Fluido d’impiego: acqua potabile.
  • Pressione max d’esercizio: 10 bar (statica); 5 bar (dinamica).
  • Temperatura max ingresso: 100°C.
  • Campo di regolazione temperatura: 35÷55°C.
  • Taratura di fabbrica: 43°C.
  • Precisione: ±2°C.
  • Massimo rapporto tra le pressioni in ingresso (C/F o F/C): 2:1.
  • Minima differenza di temperatura tra ingresso acqua calda e uscita miscelata per assicurare la prestazione antiscottatura: 10°C.
  • Minima portata per un funzionamento stabile: 4 l/min.
  • Prestazioni a norme: NF 079 doc.8, EN 15092, EN 1111, EN 1287.
  Valvola deviatrice termostatica
  • Pressione max d’esercizio: 10 bar.
  • Pressione differenziale max: 5 bar.
  • Temperatura max ingresso: 100°C.
  • Taratura di fabbrica: 45°C.
  • Precisione: ±2°C.
  Dispositivo di controllo termostatico
  • Temperatura max ingresso: 85°C.
  • Taratura di fabbrica: 30°C.
  • Precisione: ±2°C.
