SOLATUBE
condotti di luce naturale
- Caratteristiche tecnico prestazionali:
Solatube è un sistema di illuminazione diurna che consente una captazione differenziata della luce naturale tramite una calotta esterna. Questo è possibile tramite la tecnologia RayBander®3000 & LightTracker®, sistemi che massimizzano la captazione di luce quando il sole è basso all’orizzonte e scherma l’eccesso di luce nelle ore centrali della giornata nella stagione estiva. Successivamente la luce naturale viene incanalata con degli angoli favorevoli e viene trasferita all'interno tramite condotti ad altissima riflettenza (99,7% riflessione speculare). La luce naturale poi viene distribuita con degli appositi diffusori su una larga superficie.
L’azienda mette a disposizione di progettisti due linee di prodotto: la serie Brighten®-Up per applicazioni residenziali e la serie SolaMaster® per applicazioni commerciali e/o industriali.
Serie Brighten®-Up
La Serie Brighten®-Up, DS 160 e DS 290 adatta ad applicazioni residenziali, ha delle dimensioni compatte (250 mm-350 mm di diametro), che riescono ad essere inserite nella copertura senza nessuna modifiche strutturali.
Il Solatube DS 160 (250mm Daylighting System) ha una superficie di captazione pari a 1032cm² a confronto una calotta priva di lenti con un diametro di 254mm ha una superficie di captazione pari a 506 cm² ed è sufficiente per illuminare fino a 19 m² di superficie mentre la lunghezza massima suggerita pari a 6-7 m.
Il Solatube DS 290 (350mm Daylighting System) ha una superficie di captazione pari a 1871 cm² ed illumina fino a 28 m² di superficie e si consiglia di non superare i 9-10 m di lunghezza del condotto.
Serie SolaMaster DS 330-DS 750

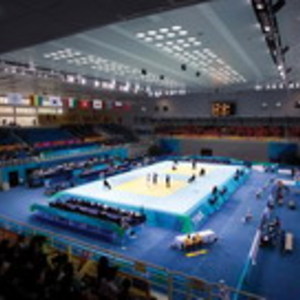

La nuova serie DS mette a disposizione un diametro 530 mm ma con due superfici di captazioni differenti. DS 330 ha una superficie di captazione pari a 2129 cm² mentre il DS 750 ha una superficie di captazione pari a 4838cm² ed offre un isolamento termico e acustico ottimale. Questa serie riesce ad illuminare una vasta superficie che varia in funzione d'altezza tra soffitto e pavimento, ed è adatto a superfici commerciali come supermercati, aree di produzione ed uffici.
Solatube mette a disposizione una linea per aree produttive (DS 330 & DS 750 - O senza controsoffittatura) che consente di lasciare il prodotto sospeso. Invece in uffici o zone con controsoffittatura è consigliabile utilizzare la serie SolaMaster® DS 330 & DS 750 C che con un accessorio particolare (scatola transitrice) consente al diffusore di integrarsi perfettamente alla controsoffittatura standard 60 x 60 cm.

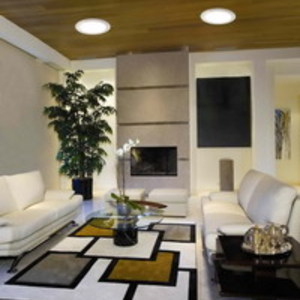

I campi d’impiego del prodotto, nelle applicazioni residenziali, sono: soggiorni, bagni ciechi, corridoi, cabine armadio, sale, cucine mentre nelle applicazioni commerciali sono: aree di produzione, uffici, corridoi, scuole, asili, ospedali, cliniche, mostre d’arte. - Campi di Impiego e Applicazione:
Solatube® ha sviluppato un sistema di illuminamento a cui è possibile aggiungere tre nuove caratteristiche prestazionali fondamentali per la progettazione sostenibile: la consistenza luminosa, l’isolamento acustico e l’efficienza energetica tramite l’innovazione tecnologica.
La Soluzione è la nuova linea DS Daylighting System che rappresenta una rivoluzione ingegneristica in grado di bilanciare l’intensità e la consistenza luminosa dell’illuminamento con un ottimo isolamento termico e acustico senza sacrificare nessuna delle prestazioni precedenti. La dedizione aziendale all’innovazione tecnologica ridefinisce nuovi standard qualitativi in relazione alla progettazione sostenibile
Questo sistema ha ottenuto le seguenti certificazioni: CSTB- France, BBA- UK, ICC ESR 2253 Test Report, A440-05 (290DS), A440-05 (160DS), Texas Department of Insurance (Impact Resistant), Texas Department of Insurance (Non Impact Resistant), Energy Star/NFRC Certification Data, CE Dimmer test, FBC 2004 Solar Star FL7296, FBC 2001 Solar Star FL3269, Florida Building Code FL7819.E' possibile inoltre scaricare dal sito file IES per calcoli illuminotecnici e i relativi files fotometrici per poter effettuare un rendering 3D.
