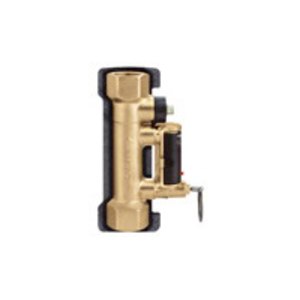

VALVOLE DI BILANCIAMENTO SERIE 132
valvole di bilanciamento con flussometro a movimento magnetico
- Caratteristiche tecnico prestazionali:
La valvola di bilanciamento è un dispositivo idraulico che permette di regolare con precisione la portata del fluido termovettore che va ad alimentare i terminali di un impianto.
Il corretto bilanciamento dei circuiti idraulici è indispensabile per garantire il funzionamento dell’impianto nelle condizioni di progetto, un elevato comfort termico ed un basso consumo di energia.
Riportiamo di seguito i materiali che compongono il prodotto:
Valvola:
- Corpo: ottone UNI EN 12165 CW617N.
- Sfera: ottone UNI EN 12164 CW614N.
- Asta comando sfera: ottone UNI EN 12164 CW614N, cromata.
- Sede di tenuta sfera: PTFE.
- Guida di posizione asta di comando: PSU.
- Tenute: EPDM.
Flussometro:
- Corpo: ottone UNI EN 12165 CW617N.
- Vitone: ottone UNI EN 12164 CW614N.
- Asta otturatore: ottone UNI EN 12164 CW614N, cromata.
- Molle: acciaio inox.
- Tenute: EPDM.
- Galleggiante flussometro: PSU.
- Coperchio indicatore: PSU.
Riportiamo di seguito i principali dati di coibentazione di queste valvole:
- Materiale: PE-X espanso a celle chiuse.
- Spessore: 10 mm.
- Densità: - parte interna: 30 kg/m3; parte esterna: 50 kg/m3.
- Conducibilità termica (DIN 52612): - a 0°C: 0,038 W/(m•K); - a 40°C: 0,045 W/(m•K).
- Coefficiente di resistenza al vapore (DIN 52615): > 1.300.
- Campo temperatura di esercizio: 0÷100°C.
- Reazione al fuoco (DIN 4102): classe B2. - Campi di Impiego e Applicazione:
Questa particolare serie di valvole è dotata di un flussometro per la lettura diretta della portata regolata. Esso, ricavato in by-pass sul corpo valvola ed escludibile durante il normale funzionamento, consente il bilanciamento dei circuiti in modo semplice e veloce senza l’ausilio di manometri differenziali e di grafici di taratura.
La valvola di bilanciamento è inoltre fornita completa di coibentazione a guscio, preformata a caldo, per garantirne il perfetto isolamento termico sia nell'utilizzo con acqua calda che refrigerata.
Riportiamo di seguito le principali caratteristiche prestazionali del prodotto:
- Fluidi di impiego: acqua, soluzioni glicolate.
- Massima percentuale di glicole: 50%.
- Pressione max d’esercizio: 10 bar.
- Campo temperatura di esercizio: -10÷110°C.
- Unità di misura scala portate: l/min.
- Precisione: ±10%.
- Angolo di rotazione asta comando: 90°.
- Chiave di manovra: 1/2”÷1 1/4”: 9 mm.
- 1 1/2” e 2”: 12 mm.
- Attacchi filettati: 1/2”÷2” F.
