Bastioni di Porta Nuova a Milano: una riqualificazione energetica, estetica, funzionale e sostenibile
11 novembre 2021
La riqualificazione urbana ed energetica si pone alla base del mondo del lavoro edilizio ed architettonico del XXI secolo, soprattutto nelle grandi città ormai sature di tessuto costruito. All’interno di questo ambito si inserisce il progetto di Lombardini22 per i Bastioni di Porta Nuova a Milano.

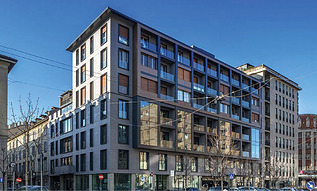

Localizzato sul perimetro della cerchia dei bastioni storici della città, l’immobile è inserito in un contesto di pregio storico e commerciale, che vive un momento di sviluppo senza precedenti grazie anche alla sua posizione strategica, vicina al centro e circondata da infrastrutture.
Il progetto ha dovuto tenere conto della eterogeneità delle destinazioni d’uso presenti nel complesso: infatti la committenza (proprietaria dei primi tre piani, di parte del piano terra e del piano interrato destinati a uffici, spazi commerciali e tecnologici) ha condiviso le scelte progettuali con le proprietà dei tre piani superiori, frazionati in più unità immobiliari residenziali.
Tre diverse applicazioni
L’intervento di riqualificazione dell’involucro edilizio relativamente alle superfici delle facciate interne è stato risolto mediante l’applicazione di un sistema di isolamento “a cappotto”, o secondo la dicitura internazionale ETICS (External Thermal Insulation Composite Systems), realizzato con 2.300 m2 di Stiferite Class SK che offre importanti vantaggi prestazionali ed economici: risparmio energetico, miglioramento del comfort degli ambienti interni, eliminazione dei ponti termici, minore sollecitazione termica delle strutture, sfruttamento della capacità termica delle pareti, limitazione di pesi e spessori dei materiali applicati in facciata, possibilità di realizzare l’intervento in tempi rapidi e con oneri economici limitati. Il sistema applicato, Caparol Capatec Special System PU LINE, con strato di finitura in intonachino fino, è dotato di certificazione ETA ed ottiene la classe di reazione al fuoco B s1 d0.
Fabio Rigato (Coiver Contract Srl), project manager del progetto, sottolinea come, nelle fasi di posa in opera del sistema a cappotto, le buone caratteristiche meccaniche e la lavorabilità del materiale abbiano consentito la realizzazione del cappotto senza dover demolire o rimuovere gli elementi architettonici della facciata esistente agevolando le fasi di cantiere e riducendo di conseguenza i tempi di posa in opera. Le facciate verso strada, rivestite esternamente da lastre in alluminio, sono invece state coibentate mediante il pannello Stiferite Fire B specifico per applicazioni che richiedono elevate prestazioni di reazione al fuoco. Grazie alle caratteristiche della schiuma polyiso ed a quelle dello speciale rivestimento nero, Stiferite Fire B facer, il pannello ottiene l’euroclasse di reazione al fuoco B s1 d0, la migliore prevista per i materiali organici.
Alcune pareti del fabbricato, circa 1700 m2, a chiusura dei piani destinati ad uffici e spazi commerciali, sono state isolate anche dall’interno utilizzando Stiferite RP, una soluzione composita formata da pannelli Stiferite con rivestimenti gastight (caratterizzati da una conducibilità termica, λD, pari a 0,022 W/mK) accoppiati a lastre di cartongesso da 12.5 mm o in alternativa 9.5 mm. Il prodotto ha confermato la sua grande adattabilità alle varie soluzioni di dettaglio del progetto esecutivo risultando idoneo sia alle applicazioni su telaio e sia a quelle per adesione diretta alle murature esistenti. Ulteriori vantaggi di questo tipo di applicazione sono poi da riscontrare nella riduzione dei possibili fenomeni di condensa superficiale, grazie all’innalzamento delle temperature delle pareti, e nella possibilità, all’accensione dell’impianto, di un rapido raggiungimento delle temperature di esercizio previste, soluzione quindi particolarmente funzionale in caso di un riscaldamento discontinuo come quello degli uffici. Il pannello Stiferite RP, come altri della gamma Stiferite, è inoltre stato testato per le caratteristiche di emissività e di rilascio di composti organici volatili (VOC) raggiungendo la migliore classe, A+, prevista dal sistema francese. Questa caratteristica assume un particolare rilievo nelle opere che ambiscono ad ottenere la certificazione LEED che comprende una specifica area tematica per la valutazione della “Qualità ambientale interna”.
Soluzioni specifiche per coperture e solai

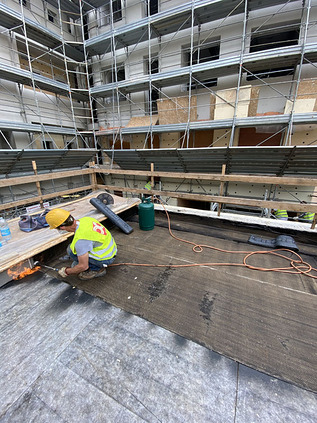

Le terrazze piane dell’edificio sono state coibentate in parte mediante il sistema Stiferite Pendenzato che svolge la duplice funzione di formazione dello strato di pendenza e di strato isolante. Il Sistema Pendenzato prevede la progettazione e realizzazione di elementi modulari composti da una base in EPS 150 o 200 kPa, sagomata su misura della pendenza richiesta, sui quali viene accoppiato industrialmente il pannello Stiferite più idoneo all’applicazione dei successivi strati funzionali.
Nel cantiere di Bastioni di Porta Nuova si è previsto l’impiego del Sistema Pendenzato Stiferite Class B e del pannello Stiferite Class BH entrambi rivestiti sulla faccia superiore con velo di vetro bitumato, e particolarmente idonei alla posa sotto manti bituminosi anche se applicati a caldo.
La versione Stiferite Class BH presenta inoltre elevate caratteristiche di resistenza meccanica (200 kPa) che hanno soddisfatto le esigenze delle aree fruibili della copertura per le quali è stato adottato un sistema di pavimentazione galleggiante posta su piedini.
La sezione dell’edificio si compone anche di un piano interrato destinato a parcheggio. Il solaio del piano terra è stato isolato con pannelli Stiferite GT, costituiti da schiuma polyiso, provvista su entrambe le facce di uno speciale rivestimento gastight, che offrono prestazioni di conducibilità termica stabile nel tempo, λD, pari a 0,022 W/mK.
Efficienza e sostenibilità
Tra le caratteristiche premianti che hanno orientato le scelte progettuali verso le soluzioni proposte da Stiferite, vanno segnalate, oltre a quelle tecniche e prestazionali anche quelle della sostenibilità e della certificazione degli impatti ambientali.
Per l’intera gamma Stiferite sono infatti disponibili le Dichiarazioni Ambientali di Prodotto (EPD) di livello III, certificate da Ente Terzo ed inoltre è stata rilasciata anche la mappatura dei prodotti secondo lo standard LEED versione 3 e 4. La mappatura evidenzia come le soluzioni proposte dall’azienda padovana possano contribuire al raggiungimento dei requisiti richiesti agli edifici in importanti categorie che rappresentano circa il 70% dei punteggi totali.
Fabio Rigato (Coiver Contract Srl), project manager del progetto, sottolinea come, nelle fasi di posa in opera del sistema a cappotto, le buone caratteristiche meccaniche e la lavorabilità del materiale abbiano consentito la realizzazione del cappotto senza dover demolire o rimuovere gli elementi architettonici della facciata esistente agevolando le fasi di cantiere e riducendo di conseguenza i tempi di posa in opera. Le facciate verso strada, rivestite esternamente da lastre in alluminio, sono invece state coibentate mediante il pannello Stiferite Fire B specifico per applicazioni che richiedono elevate prestazioni di reazione al fuoco. Grazie alle caratteristiche della schiuma polyiso ed a quelle dello speciale rivestimento nero, Stiferite Fire B facer, il pannello ottiene l’euroclasse di reazione al fuoco B s1 d0, la migliore prevista per i materiali organici.
Alcune pareti del fabbricato, circa 1700 m2, a chiusura dei piani destinati ad uffici e spazi commerciali, sono state isolate anche dall’interno utilizzando Stiferite RP, una soluzione composita formata da pannelli Stiferite con rivestimenti gastight (caratterizzati da una conducibilità termica, λD, pari a 0,022 W/mK) accoppiati a lastre di cartongesso da 12.5 mm o in alternativa 9.5 mm. Il prodotto ha confermato la sua grande adattabilità alle varie soluzioni di dettaglio del progetto esecutivo risultando idoneo sia alle applicazioni su telaio e sia a quelle per adesione diretta alle murature esistenti. Ulteriori vantaggi di questo tipo di applicazione sono poi da riscontrare nella riduzione dei possibili fenomeni di condensa superficiale, grazie all’innalzamento delle temperature delle pareti, e nella possibilità, all’accensione dell’impianto, di un rapido raggiungimento delle temperature di esercizio previste, soluzione quindi particolarmente funzionale in caso di un riscaldamento discontinuo come quello degli uffici. Il pannello Stiferite RP, come altri della gamma Stiferite, è inoltre stato testato per le caratteristiche di emissività e di rilascio di composti organici volatili (VOC) raggiungendo la migliore classe, A+, prevista dal sistema francese. Questa caratteristica assume un particolare rilievo nelle opere che ambiscono ad ottenere la certificazione LEED che comprende una specifica area tematica per la valutazione della “Qualità ambientale interna”.
Soluzioni specifiche per coperture e solai
Le terrazze piane dell’edificio sono state coibentate in parte mediante il sistema Stiferite Pendenzato che svolge la duplice funzione di formazione dello strato di pendenza e di strato isolante. Il Sistema Pendenzato prevede la progettazione e realizzazione di elementi modulari composti da una base in EPS 150 o 200 kPa, sagomata su misura della pendenza richiesta, sui quali viene accoppiato industrialmente il pannello Stiferite più idoneo all’applicazione dei successivi strati funzionali.
Nel cantiere di Bastioni di Porta Nuova si è previsto l’impiego del Sistema Pendenzato Stiferite Class B e del pannello Stiferite Class BH entrambi rivestiti sulla faccia superiore con velo di vetro bitumato, e particolarmente idonei alla posa sotto manti bituminosi anche se applicati a caldo.
La versione Stiferite Class BH presenta inoltre elevate caratteristiche di resistenza meccanica (200 kPa) che hanno soddisfatto le esigenze delle aree fruibili della copertura per le quali è stato adottato un sistema di pavimentazione galleggiante posta su piedini.
La sezione dell’edificio si compone anche di un piano interrato destinato a parcheggio. Il solaio del piano terra è stato isolato con pannelli Stiferite GT, costituiti da schiuma polyiso, provvista su entrambe le facce di uno speciale rivestimento gastight, che offrono prestazioni di conducibilità termica stabile nel tempo, λD, pari a 0,022 W/mK.
Efficienza e sostenibilità
Tra le caratteristiche premianti che hanno orientato le scelte progettuali verso le soluzioni proposte da Stiferite, vanno segnalate, oltre a quelle tecniche e prestazionali anche quelle della sostenibilità e della certificazione degli impatti ambientali.
Per l’intera gamma Stiferite sono infatti disponibili le Dichiarazioni Ambientali di Prodotto (EPD) di livello III, certificate da Ente Terzo ed inoltre è stata rilasciata anche la mappatura dei prodotti secondo lo standard LEED versione 3 e 4. La mappatura evidenzia come le soluzioni proposte dall’azienda padovana possano contribuire al raggiungimento dei requisiti richiesti agli edifici in importanti categorie che rappresentano circa il 70% dei punteggi totali.
- Azienda: STIFERITE
