PERI TRIO
cassaforma a telaio per pareti
- Caratteristiche tecnico prestazionali: Le imprese edili richiedono sempre più la disponibilità di casseforme facili da montare e con tempi d'impiego ridotti. Dal numero dei singoli componenti da utilizzare dipendono i tempi d'impiego e i relativi costi prestazionali. Peri Trio offre il vantaggio di avere un unico componente per il collegamento sia verticale, sia orizzontale dei vari moduli: la morsa Bfd che è in grado, in una sola operazione, di allineare, accostare e chiudere ermeticamente ogni collegamento fra moduli anche con l’interposizione di compensazioni fino ad uno spessore di 10 cm. Le stesse compensazioni, il cui numero e dimensioni dipendono dalla geometria della parete da realizzare, vengono fornite nelle larghezze standard di 5 / 6 cm, in acciaio o in alluminio e denominate Wda, direttamente da Peri con ulteriore risparmio di tempo e manodopera.

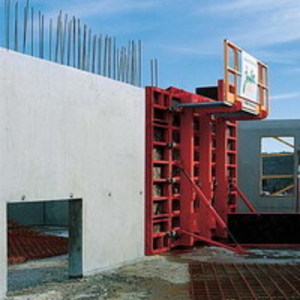

I moduli Trio, che possono essere usati sia in orizzontale che in verticale, sono in acciaio (di colore rosso) ed in alluminio (di colore giallo) e denominati Trio-L Alu. I telai sono verniciati con polveri termoindurenti che ne facilitano la pulizia e li rendono inattaccabili dal calcestruzzo ed hanno un identico spessore. - Campi di Impiego e Applicazione: La cassaforma interna per vani può essere sollevata rapidamente con un solo tiro di gru mediante il dispositivo di disarmo Trio Tse, senza mai essere smontata. Durante il sollevamento, l’elemento di disarmo Tse, collegato in modo solidale ai moduli adiacenti, riduce l’ingombro della cassaforma interna di circa 3 cm per lato, facilitandone il disarmo e la movimentazione come un’unica unità.
La testata fermagetto è collegata al telaio Trio mediante le sole morse Bfd e permette di eseguire le operazioni di posa del ferro d'armatura senza alcuna difficoltà. Le testate fermagetto di estremità Trio sono utilizzate nelle versione Mtf, nel caso di interruzioni di getto con giunti di dilatazione/tenuta, e nella versione Mt, per interruzioni senza giunti di dilatazione/tenuta, ma sempre con ferro d'armatura passante. Un labbro in gomma durevole impedisce poi la fuoriuscita del calcestruzzo fresco.
Per angoli esterni (ottusi e acuti), collegamenti fra pareti da realizzare e già esistenti, rientranze delle pareti, fermagetti e riprese viene impiegato l'elemento Trio Jolly Trm, disponibile nella larghezza di 72 cm, con fila continua di fori per tutta la sua larghezza, per il passaggio dei tiranti. L'angolo a cerniera Trio Tge viene impiegato per angoli acuti e ottusi a partire da 75°. Con l'ausilio dell'allineatore angolare Tvr 45/45 è possibile impiegare Trio Tge per realizzare angoli retti interni.
Il sistema Peri Trio Housing prevede che le piattaforme di servizio, gli attacchi per i puntelli di stabilizzazione e le brache per il sollevamento con la gru siano già attaccate al telaio della cassaforma. Tutte le operazioni di movimentazione e assemblaggio possono essere eseguite a terra. Non sono necessari tiranti per gli elementi d'angolo. Tutti i tiranti di collegamento sono posizionabili operando da un solo lato della cassaforma e da una sola persona, a vantaggio della riduzione dei tempi di impiego e dell'incidenza del costo della manodopera. Inoltre, non richiedono tubo distanziatore grazie alla loro forma conica e non cilindrica. Il pannello di rivestimento, essendo avvitato dal paramento posteriore della cassaforma, non lascia impronte di viti o chiodi nel calcestruzzo per cui è adatto per ottenere una buona finitura superficiale del getto.

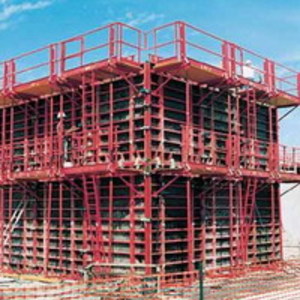

Sicurezza sul posto di lavoro non significa soltanto ottemperare alle norme, ma anche aumentare la produttività e l'efficienza degli addetti. Grazie a Trio Platform, gli elementi standard vengono assemblati completi di piattaforme, scale di accesso e parapetti, per formare unità complete che possono essere movimentate con un unico tiro di gru e collegate tra loro con il solo ausilio della morsa Bfd. L'assemblaggio viene effettuato sui pannelli appoggiati a terra montando per primo il parapetto della piattaforma di servizio e successivamente la piattaforma, i puntelli di stabilizzazione e per ultima la scala. Tutte le attività fatte sulla cassaforma sono eseguite in condizioni di assoluta sicurezza per gli addetti: con questa versione della cassaforma a telaio TRIO, le aree di lavoro e gli accessi sono pienamente conformi alle severe normative europee e BBG in tema di sicurezza. - Fornitura: I moduli in acciaio della cassaforma standard sono disponibili con una modularità di 30 cm, nelle altezze di 330-270-120-60 cm e nelle larghezze di 240-120-90-72-60-30 cm. Inoltre con Trio 330 è possibile armare pareti alte fino a 330 cm senza elementi sovrapposti e con due soli tiranti in altezza. I pannelli in alluminio sono disponibili nelle altezze di 270-120-90 cm e nelle larghezze di 90-72-60-30 cm, soluzione ideale per i cantieri in cui non è possibile operare con la gru.
L'allineatore Trio Tar 85, accessorio versatile e di semplice montaggio, viene utilizzato come corrente metallico in abbinamento al tenditore Trio Ts per la realizzazione dei fermagetti. Con i pannelli Trio, per sovrapposizioni superiori ai 5,40 m, come allineatore ed elemento di collegamento ed irrigidimento verticale.
Nel caso di plinti di fondazioni o fondazioni continue realizzate con moduli Trio, il tirante inferiore viene sostituito dall’uso combinato del nastro forato Trio Tls con il relativo tenditore Trio. La trazione del nastro avviene tramite una vite a testa esagonale autopulente e fissabile con martello. Lo spazio limitato, richiesto dal tenditore, permette di ridurre al minimo le operazioni di scavo. Con l’ausilio dell’ attacco di posizionamento tirante Trio Ah 2 è possibile posizionare il tiranti all’esterno dei moduli, anche se questi non sono posizionati esattamente uno di fronte all’ altro. Risulta particolarmente utile nel risolvere il problema di posizionamento dei tiranti per i moduli Trio di testata in corrispondenza dei fermagetti. Il tenditore Trio Ts viene utilizzato, in abbinamento all’allineatore Trio Tar 85, per il trasferimento delle forze dal fermagetto al telaio del modulo Trio e come accessorio per gli angoli esterni della cassaforma in caso di pareti di ampio spessore.
