Edificio residenziale, Germania

L'INTERVENTO

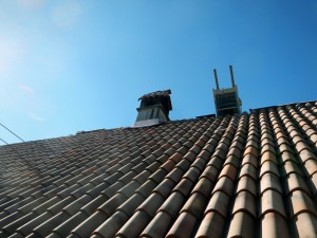

L’impianto fotovoltaico con caratteristiche innovative è stato realizzato su una copertura a capanna di 211 m2, occupando circa 95 m2 di superficie utile sulla falda esposta a Sud, sviluppando una potenza nominale di circa 5.000Wp.
La superficie non interessata dal fotovoltaico, circa 116m2, è stata eseguita con la stessa tipologia di coppi in cotto, ancorati e ventilati ma privi del modulo fotovoltaico.
Il tetto a capanna presenta una notevole pendenza, circa 85%, e delle due falde solo quella esposta a sud aveva caratteristiche ottimali per l’installazione di un impianto fotovoltaico. La vecchia copertura in tegole piane in cotto è stata rimossa, posando una coibentazione in fibra di legno protetta da una membrana impermeabile e altamente traspirante per tetti in pendenza, con doppia banda adesiva integrata resistente al vento. Su entrambe le falde è stata poi fissata una tradizionale doppia listellatura lignea, sulla quale sono stati ancorati i coppi di canale con nasello.
I coppi di coperta, sia quelli fotovoltaici che quelli tradizionali, sono stati ancorati ai coppi di canale mediante ganci a filo in acciaio inox e, data la pendenza, anche con viti truciolari direttamente sui listelli lignei. I 1250 coppi fotovoltaici da 4Wp necessari per la realizzazione dell’impianto sono stati suddivisi in 10 stringhe collegate ad un Inverter SMA 5000TL21.

IL PRODOTTO
Sono stati utilizzati coppi fotovoltaico di 4 colorazioni diverse per ottenere un tetto anticato con una marezzatura più simile possibile alle coperture esistenti nella zona, equamente suddivise tra Coppi Fotovoltaici Rossi, Coppi Fotovoltaici Antica Possagno, Coppi Fotovoltaici Vecchio Chiaro e Coppi Fotovoltaici Montagna. Per la falda non interessata al fotovoltaico sono invece state utilizzate 5 tonalità di coppo: Coppi Serenissima, Coppi Francia, Coppi Vecchio Chiaro, Coppi Doppia Stella Alpina e Coppi Montagna. A completamento della copertura, su linee di gronda e colmi, sono stati utilizzati pezzi speciali in cotto quali colmi, finali ed aeratori.

Industrie Cotto Possagno unisce la funzionalità di un coppo in argilla alla moderna tecnologia fotovoltaica, mantenendo pressoché immutato l’aspetto estetico del manufatto. Il coppo, che alloggia un modulo fotovoltaico, è dotato di un canale di ventilazione, ed è eseguito con l’ausilio di argille speciali garantite 30 anni. La posa non necessita di vasche e/o staffe di fissaggio; un diodo di by-pass su ogni coppo rende il sistema esente dal problema degli ombreggiamenti ; il canale di ventilazione tra il modulo PV ed il coppo favorisce un maggior rendimento; infine il sistema si può integrare in una copertura esistente, sostituendo solo i metri quadri interessati, senza ulteriori e costose opere di impermeabilizzazione perimetrale.

Tematica: Copertura
Tipologia: Referenza
Intervento: Abitazione in Germania
Azienda: Industrie Cotto Possagno
