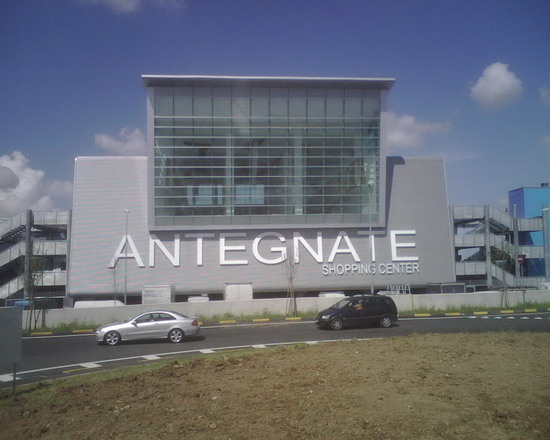

Centro Commerciale, Antegnate

Descrizione intervento
L'immobile è costituito da un piano “fuori terra”, dove sono ubicati i negozi, e da una copertura piana. Le strutture utilizzate sono pilastri prefabbricati (n. 900) di dimensioni varie (da 60 x 60 cm a 100 x 80 cm), travi prefabbricate con sezione tipo “TL” e “TR” e tegoli tipo “DT”. I pannelli di tamponamento perimetrali sono tipo “verticale” ed hanno uno spessore di cm 20.
Il progetto prevede una maglia strutturale di m 8,00 x 8,00 per il primo impalcato, mentre in copertura la maglia strutturale diventa da m 8,00 x 16,00 m. Tutte le strutture prefabbricate in “c.a.p. e c.a.v.” sono state fornite da Fumagalli Edilizia Industrializzata.
I carichi previsti per il primo e secondo impalcato sono di 1000 kg/mq (Accidentale) mentre di 250 kg/mq (Permanente) ed un getto integrativo di cm 10 mentre in copertura il carico Accidentale è di 130 kg/mq e di 220 kg/mq permanente con getto integrativo di cm 7.
Le fondazioni dono state progettate ed eseguite con sistema “a tirafondi” con pilastri completi di tubi corrugati idonei all'alloggiamento dei ferri di ripresa delle fondazioni.
Le dimensioni del “sistema” sono definite in fase di progettazione in base ai carichi d'esercizio ed alla maglia strutturale dell'immobile. Un getto integrativo nei “tubi del pilastro ”con materiale tipo “Emaco” garantiscono la tenuta delle opere di fondazione.
Inoltre sono previsti pilastri posati sulle travi prefabbricate del primo impalcato e salgono fino al piano copertura. Il sistema di vincolo alla base di questi pilastri è lo stesso degli altri manufatti che partono dal piano terra.
Tutti i pilastri , le travi e i tegoli del primo impalcato sono previsti con una resistenza al fuoco R.180 a norma UNI9502 , mentre per le travi e i tegoli del secondo impalcato e copertura sono previsti con resistenza al fuoco R.120 a norma UNI9502.
