Edificio industriale Bormioli Luigi - Abbiategrasso (Mi)
10 ottobre 2012
La quantità di calore all’interno degli ambienti produttivi è stata “controllata” attraverso un sistema di ventilazione naturale ognitempo costituito da 20 mq di apertura sulla copertura e da 12 mq di superficie aperta per l'ingresso dell'aria.
Descrizione dell’intervento
In questi ultimi anni lo studio e l’applicazioni di sistemi di ventilazione naturale hanno incontrato un interesse crescente ed un conseguente notevole sviluppo all’interno di un’ottica di benessere anche nelle stagioni più calde e di risparmio energetico. Seguendo questa linea Bovema Italia ha sviluppato il progetto e realizzato l’impianto di ventilazione naturale per il locale compressori presso lo stabilimento produttivo Bormioli Luigi S.p.A. di Abbiategrasso (Mi).
Il locale compressori è uno dei settori più importanti dell’intero stabilimento: la rete di aria compressa fa funzionare forni e macchinari.
L’esigenza di avere dei locali con temperature accettabili per il funzionamento delle macchine è un requisito fondamentale, in quanto si riduce il rischio di surriscaldamento dei motori dei compressori. Inoltre, il controllo della temperatura deve avvenire anche in condizioni atmosferiche avverse (pioggia, neve, ecc).
Il fabbricato in oggetto ha superficie in pianta di 522 mq circa e al suo interno sono presenti 2 locali chiusi adibiti ad altro uso (gruppo elettrogeno, locale trasformatori) che occupano 167 mq di superficie. La superficie media del locale principale è di 355 mq circa e l’altezza media del fabbricato è 15 m. All’interno del locale sono presenti 5 compressori che producono una notevole quantità di calore.
In estate la differenza di temperatura sottosoletta e la temperatura esterna può raggiungere anche 35°C.
Motivazione della scelta
La soluzione progettuale più indicata è stata quella di realizzare un sistema di ventilazione naturale ognitempo costituito da 20 mq di apertura sulla copertura e da 12 mq di superficie aperta per l’ingresso dell’aria.
L’impianto di ventilazione naturale sfrutta un principio semplice della fisica: i moti convettivi dell’aria e il gradiente termico DeltaT/Deltah. L’aria calda, più leggera, tende ad accumularsi nella parte più alta del fabbricato esercitando una sovrapressione in prossimità della copertura.

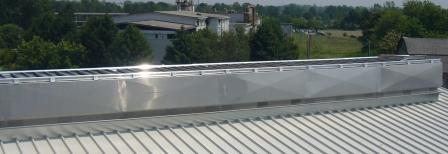

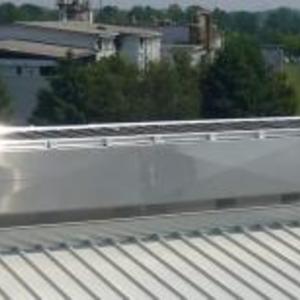

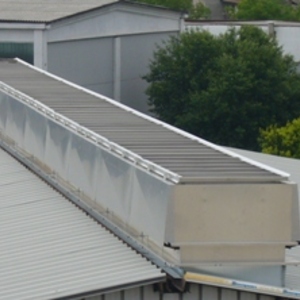

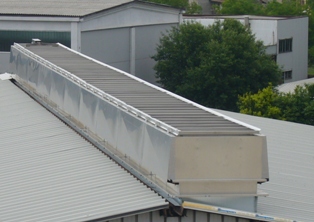

Per la realizzazione dell’impianto di ventilazione naturale sono stati utilizzati degli estrattori d’aria modello Unilab di Bovema Italia testati in laboratorio. La struttura a labirinto non permette all’acqua di entrare all’interno del fabbricato, assicurando una ventilazione continua nel tempo. Tutta la struttura è realizzata in alluminio marino (leggera e resistente alla corrosione).

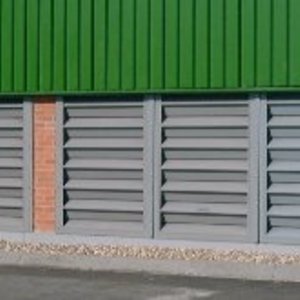

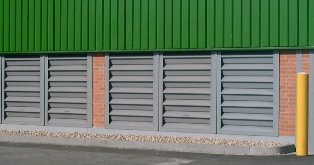

L’ingresso dell’aria è regolato da griglie di aperture al piede modello MLS di Bovema Italia, realizzate in alluminio marino con prestazioni e valori di flusso testati in laboratorio.
In questi ultimi anni lo studio e l’applicazioni di sistemi di ventilazione naturale hanno incontrato un interesse crescente ed un conseguente notevole sviluppo all’interno di un’ottica di benessere anche nelle stagioni più calde e di risparmio energetico. Seguendo questa linea Bovema Italia ha sviluppato il progetto e realizzato l’impianto di ventilazione naturale per il locale compressori presso lo stabilimento produttivo Bormioli Luigi S.p.A. di Abbiategrasso (Mi).
Il locale compressori è uno dei settori più importanti dell’intero stabilimento: la rete di aria compressa fa funzionare forni e macchinari.
L’esigenza di avere dei locali con temperature accettabili per il funzionamento delle macchine è un requisito fondamentale, in quanto si riduce il rischio di surriscaldamento dei motori dei compressori. Inoltre, il controllo della temperatura deve avvenire anche in condizioni atmosferiche avverse (pioggia, neve, ecc).
Il fabbricato in oggetto ha superficie in pianta di 522 mq circa e al suo interno sono presenti 2 locali chiusi adibiti ad altro uso (gruppo elettrogeno, locale trasformatori) che occupano 167 mq di superficie. La superficie media del locale principale è di 355 mq circa e l’altezza media del fabbricato è 15 m. All’interno del locale sono presenti 5 compressori che producono una notevole quantità di calore.
In estate la differenza di temperatura sottosoletta e la temperatura esterna può raggiungere anche 35°C.
Motivazione della scelta
La soluzione progettuale più indicata è stata quella di realizzare un sistema di ventilazione naturale ognitempo costituito da 20 mq di apertura sulla copertura e da 12 mq di superficie aperta per l’ingresso dell’aria.
L’impianto di ventilazione naturale sfrutta un principio semplice della fisica: i moti convettivi dell’aria e il gradiente termico DeltaT/Deltah. L’aria calda, più leggera, tende ad accumularsi nella parte più alta del fabbricato esercitando una sovrapressione in prossimità della copertura.
Per la realizzazione dell’impianto di ventilazione naturale sono stati utilizzati degli estrattori d’aria modello Unilab di Bovema Italia testati in laboratorio. La struttura a labirinto non permette all’acqua di entrare all’interno del fabbricato, assicurando una ventilazione continua nel tempo. Tutta la struttura è realizzata in alluminio marino (leggera e resistente alla corrosione).
L’ingresso dell’aria è regolato da griglie di aperture al piede modello MLS di Bovema Italia, realizzate in alluminio marino con prestazioni e valori di flusso testati in laboratorio.
