Intervento di rinforzo per il Policlinico di Modena
11 dicembre 2020
Ruregold ha contribuito con le sue soluzioni FRCM per il rinforzo strutturale all’intervento di riqualificazione della struttura ospedaliera modenese gravemente danneggiata dal sisma del 2012.

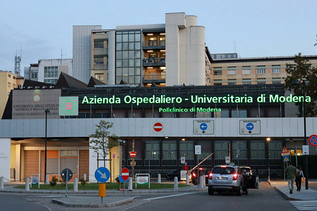

Il sisma del 2012 ha duramente colpito il territorio emiliano, lasciando profonde tracce anche sul suo patrimonio di infrastrutture pubbliche. Fra queste il Policlinico di Modena, uno dei centri ospedalieri più importanti della regione, che all’epoca riportò danni così ingenti da determinare una prolungata inagibilità di molti dei suoi reparti. Si rese così necessaria una massiccia campagna di interventi di riqualificazione, finalizzati non solo a ripristinarne la funzionalità edile e strutturale ma anche a migliorarne le caratteristiche antisismiche. In questo quadro hanno trovato impiego i sistemi per il rinforzo strutturale FRCM Ruregold, qui utilizzati, oltre che per il rinforzo di una serie di elementi strutturali, anche per il ripristino dei solai interessati da estesi fenomeni di sfondellamento sempre dovuti all’azione del sisma.
Nell’ambito del complessivo intervento di rifunzionalizzazione degli spazi del Policlinico di Modena, in particolare, una delle esigenze primarie era quella di mitigare e, se possibile, eliminare il rischio simico soprattutto in spazi ad alto affollamento e quindi particolarmente sensibili dal punto di vista della sicurezza, fra cui ad esempio l’ex area del Centro Unico Prenotazioni, un atrio già oggetto nel tempo di diversi lavori di adeguamento. A questo scopo la scelta è caduta su una collaudata soluzione, composta da PBO-MESH 22/22, rete bidirezionale da 44 g/m2 per 100 cm di altezza in fibra di PBO, distribuiti in modo equivalente in trama e ordito, e MX-PBO Muratura, matrice inorganica fibrata a base cementizia ideale per consentire l'ottimale trasferimento delle tensioni dall'elemento strutturale alla rete; a questi si è affiancato PBO-Joint, connettore a fiocco in fibra di PBO specificamente sviluppato per l’impiego nei sistemi FRCM Ruregold.
Il sistema FRCM Ruregold, grazie alla buona grammatura della rete in PBO e alla matrice inorganica ad alte prestazioni, è idoneo per applicazioni specialmente su muratura per fasciature di volte o maschi murari, ambiti in cui è in grado di incrementare la capacità resistente di elementi strutturali soggetti a taglio e pressoflessione per azioni nel piano e fuori piano e aumentare la duttilità di strutture in muratura, offrendo un’elevata affidabilità, grazie al comportamento post-fessurativo in condizioni di distacco, e capacità di dissipazione dell’energia. Questa soluzione, che evidenzia una resistenza ottimale anche alle temperature elevate e ai cicli di gelo e disgelo, offre parallelamente importanti vantaggi anche in fase esecutiva, grazie alla notevole capacità adesiva della malta inorganica al supporto e alla sua compatibilità chimico-fisica con la muratura, che ne rendono la posa semplice e affidabile, anche su supporti umidi. Nel confinamento dei pilastri è stato utilizzato anche PBO-Joint, il connettore a fiocco in fibra di PBO specificamente sviluppato per l’impiego nei sistemi FRCM Ruregold. Insieme alla matrice inorganica MX-PBO Joint, PBO-Joint è un sistema di connessione per il collegamento delle strutture esistenti in muratura con i sistemi di rinforzo strutturale FRCM in PBO. Il connettore a fiocco viene realizzato in opera mediante l’impiego di un fascio di filati/trefoli paralleli e continui, raccolti all’interno di una rete elastica tubolare realizzata con fili di poliestere, poliammide e lattice, estensibile sia longitudinalmente che trasversalmente e rimovibile. Questo fascio diventa rigido solo a seguito dell’impregnazione con l’apposita matrice inorganica MX-PBO Joint, e inserito all’interno del foro opportunamente realizzato nell’elemento strutturale in muratura incrementa la capacità di adesione del sistema di rinforzo FRCM in PBO con il supporto esistente. Per la ricostruzione delle porzioni di solaio in latero-cemento interessate dai fenomeni di sfondellamento è stato invece utilizzato PBO-MESH 10/10, un FRCM con rete bidirezionale in PBO da 10 g/m2 in ordito e 10 g/m2 in trama, disponibile in altezze da 50 e 100 cm, e matrice inorganica che grazie alla grammatura leggera della rete risulta particolarmente idoneo per presidi antiribaltamento e antisfondellamento. Il sistema, che non utilizza resine epossidiche ed eguaglia le prestazioni dei tradizionali FRP con fibra di carbonio e legante epossidico, costituisce una valida soluzione per contenere i fenomeni di espulsione dei tamponamenti esterni e tramezzature interne, inseriti all’interno dei telai in calcestruzzo armato, inoltre rappresenta un presidio di antisfondellamento e messa in sicurezza per solai esistenti in latero – cemento e voltine in foglio di solai metallici.
Nell’ambito del complessivo intervento di rifunzionalizzazione degli spazi del Policlinico di Modena, in particolare, una delle esigenze primarie era quella di mitigare e, se possibile, eliminare il rischio simico soprattutto in spazi ad alto affollamento e quindi particolarmente sensibili dal punto di vista della sicurezza, fra cui ad esempio l’ex area del Centro Unico Prenotazioni, un atrio già oggetto nel tempo di diversi lavori di adeguamento. A questo scopo la scelta è caduta su una collaudata soluzione, composta da PBO-MESH 22/22, rete bidirezionale da 44 g/m2 per 100 cm di altezza in fibra di PBO, distribuiti in modo equivalente in trama e ordito, e MX-PBO Muratura, matrice inorganica fibrata a base cementizia ideale per consentire l'ottimale trasferimento delle tensioni dall'elemento strutturale alla rete; a questi si è affiancato PBO-Joint, connettore a fiocco in fibra di PBO specificamente sviluppato per l’impiego nei sistemi FRCM Ruregold.
Il sistema FRCM Ruregold, grazie alla buona grammatura della rete in PBO e alla matrice inorganica ad alte prestazioni, è idoneo per applicazioni specialmente su muratura per fasciature di volte o maschi murari, ambiti in cui è in grado di incrementare la capacità resistente di elementi strutturali soggetti a taglio e pressoflessione per azioni nel piano e fuori piano e aumentare la duttilità di strutture in muratura, offrendo un’elevata affidabilità, grazie al comportamento post-fessurativo in condizioni di distacco, e capacità di dissipazione dell’energia. Questa soluzione, che evidenzia una resistenza ottimale anche alle temperature elevate e ai cicli di gelo e disgelo, offre parallelamente importanti vantaggi anche in fase esecutiva, grazie alla notevole capacità adesiva della malta inorganica al supporto e alla sua compatibilità chimico-fisica con la muratura, che ne rendono la posa semplice e affidabile, anche su supporti umidi. Nel confinamento dei pilastri è stato utilizzato anche PBO-Joint, il connettore a fiocco in fibra di PBO specificamente sviluppato per l’impiego nei sistemi FRCM Ruregold. Insieme alla matrice inorganica MX-PBO Joint, PBO-Joint è un sistema di connessione per il collegamento delle strutture esistenti in muratura con i sistemi di rinforzo strutturale FRCM in PBO. Il connettore a fiocco viene realizzato in opera mediante l’impiego di un fascio di filati/trefoli paralleli e continui, raccolti all’interno di una rete elastica tubolare realizzata con fili di poliestere, poliammide e lattice, estensibile sia longitudinalmente che trasversalmente e rimovibile. Questo fascio diventa rigido solo a seguito dell’impregnazione con l’apposita matrice inorganica MX-PBO Joint, e inserito all’interno del foro opportunamente realizzato nell’elemento strutturale in muratura incrementa la capacità di adesione del sistema di rinforzo FRCM in PBO con il supporto esistente. Per la ricostruzione delle porzioni di solaio in latero-cemento interessate dai fenomeni di sfondellamento è stato invece utilizzato PBO-MESH 10/10, un FRCM con rete bidirezionale in PBO da 10 g/m2 in ordito e 10 g/m2 in trama, disponibile in altezze da 50 e 100 cm, e matrice inorganica che grazie alla grammatura leggera della rete risulta particolarmente idoneo per presidi antiribaltamento e antisfondellamento. Il sistema, che non utilizza resine epossidiche ed eguaglia le prestazioni dei tradizionali FRP con fibra di carbonio e legante epossidico, costituisce una valida soluzione per contenere i fenomeni di espulsione dei tamponamenti esterni e tramezzature interne, inseriti all’interno dei telai in calcestruzzo armato, inoltre rappresenta un presidio di antisfondellamento e messa in sicurezza per solai esistenti in latero – cemento e voltine in foglio di solai metallici.
