Opificio industriale - Suzzara (MN)
Il tamponamento di facciata presenta un aspetto modulare, gioca su giunti cosiddetti ad effetto ombra, dove il longitudinale ed il trasversale sono otticamente della stessa ampiezza.
Descrizione dell’intervento
Il progetto consiste nella realizzazione di un nuovo opificio industriale nella zona di Mantova, costituito da un capannone ad uso produttivo con annessa zona uffici.

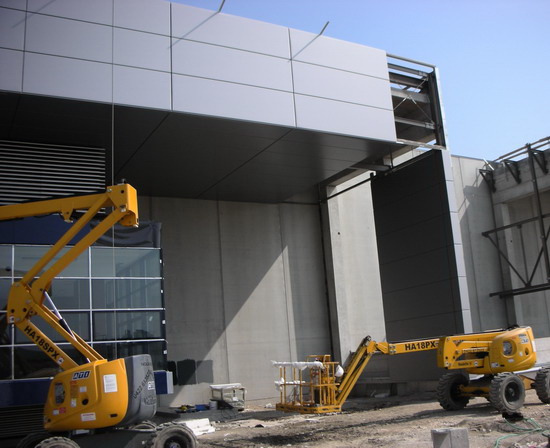

L’edificio è composto da un unico blocco prefabbricato con particolare rifinitura del tipo “ghiaietto lavato”, copertura con tegole in c.a.p. e finestratura sia in copertura sia in parete. Per la parte del tamponamento di facciata è stata scelta pannellatura Trimo, con l’idea di rendere la stessa di aspetto modulare, giocando su giunti cosiddetti ad effetto ombra, dove il longitudinale ed il trasversale sono otticamente della stessa ampiezza.
Gli elementi di facciata sono stati ancorati al prefabbricato in c.a. tramite una sottostruttura in carpenteria metallica, con l’utilizzo di profili omega e C ad asole ovali per l’allineamento delle strutture in c.a. Tale sottostruttura rientra nel’ambito di fornitura Trimo, così come la lattoneria occorrente per i particolari di finitura.
Il pannello scelto per questo tipo di progetto presenta uno spessore del nucleo in lana di roccia (densità 120 kg/m3 – incombustibile classe A1 secondo EN 13501-1) di 100 mm, tale da garantire una resistenza al fuoco certificata EI 30, un coefficiente di trasmittanza termica pari a 0,41 W/m2K e un isolamento acustico di 30 dB.
La lamiera esterna viene sempre prodotta con spessore 0,7 mm e profilatura liscia, mentre la lamiera interna, in questo caso, è di spessore 0,5 mm con profilo classico ad ‘s’.
La lamiera può essere rivestita con vernice Corus Colorcoat Prisma® di 50 micron, disponibile in un’ampia gamma di colori, oppure con protezione in PVDF di spessore 25 my (come in questo progetto), dove il colore scelto dalla Direzione Lavori per la lamiera esterna visibile è stato RAL 9022 (grigio chiaro perlato).
Prestazioni del sistema costruttivo
Qbiss by trimo rappresenta un passo in avanti nel campo dell’innovazione tecnologica; un concetto 5 in 1 in cui un unico sistema riunisce tutti i vantaggi funzionali richiesti per facciate di alta qualità al più elevato valore estetico. Nell’ottica di sistema, appunto, Qbiss by trimo rappresenta la perfetta sinergia tra elemento modulare di facciata, guarnizione, fissaggio, lattonerie, angoli e finestre, anche se forse è il suo aspetto d’insieme che lo rende maggiormente attrattivo. Sviluppata in risposta alle richieste architettoniche e di design, la facciata risulta esclusiva in quanto caratterizzata da un angolo arrotondato, unico nel suo genere sul mercato.
Quest’innovazione non si ferma soltanto all’estetica, ma Qbiss by trimo è un vero e proprio sistema sviluppato in risposta alle molteplici richieste strutturali sollevate da architetti e progettisti. L’accento è posto sulla sua natura autoportante; grazie a questa, non c’è necessità di una sottostruttura addizionale, ma soltanto di un fissaggio del sistema alle estremità. Ciò si traduce in notevoli vantaggi in quanto, rispetto ad altri sistemi di facciata, Qbiss by trimo non richiede un supporto addizionale oltre al cemento, mattone, legno o sottostruttura secondaria, permettendo un risparmio in termini di costo, tempo e lavoro.
Sicuramente ogni moderno rivestimento di facciata non deve soltanto essere economico ed estetico e Qbiss by trimo non fa eccezione in tal senso. Poiché la protezione al fuoco è un fattore importante non soltanto per la salute e la sicurezza, ma anche per i costi assicurativi e la responsabilità, è rassicurante sapere che Qbiss by trimo si avvale di una protezione al fuoco integrata. La sua resistenza al fuoco è classificata secondo i più elevati standard ed è certificata a livello europeo in tutti i Paesi in cui il prodotto è commercializzato.
Il costo reale di un edificio non è legato solo alla sua costruzione, ma anche alla sua efficienza energetica. Qbiss by trimo non necessita di ponti termici, in quanto l’isolamento è già integrato nel giunto verticale. Inoltre, poiché l’isolamento termico è garantito da lamiere in acciaio, la conduttività termica non risulta diminuita, mentre si impedisce la formazione di umidità.
Il progetto consiste nella realizzazione di un nuovo opificio industriale nella zona di Mantova, costituito da un capannone ad uso produttivo con annessa zona uffici.
L’edificio è composto da un unico blocco prefabbricato con particolare rifinitura del tipo “ghiaietto lavato”, copertura con tegole in c.a.p. e finestratura sia in copertura sia in parete. Per la parte del tamponamento di facciata è stata scelta pannellatura Trimo, con l’idea di rendere la stessa di aspetto modulare, giocando su giunti cosiddetti ad effetto ombra, dove il longitudinale ed il trasversale sono otticamente della stessa ampiezza.
Gli elementi di facciata sono stati ancorati al prefabbricato in c.a. tramite una sottostruttura in carpenteria metallica, con l’utilizzo di profili omega e C ad asole ovali per l’allineamento delle strutture in c.a. Tale sottostruttura rientra nel’ambito di fornitura Trimo, così come la lattoneria occorrente per i particolari di finitura.
Il pannello scelto per questo tipo di progetto presenta uno spessore del nucleo in lana di roccia (densità 120 kg/m3 – incombustibile classe A1 secondo EN 13501-1) di 100 mm, tale da garantire una resistenza al fuoco certificata EI 30, un coefficiente di trasmittanza termica pari a 0,41 W/m2K e un isolamento acustico di 30 dB.
La lamiera esterna viene sempre prodotta con spessore 0,7 mm e profilatura liscia, mentre la lamiera interna, in questo caso, è di spessore 0,5 mm con profilo classico ad ‘s’.
La lamiera può essere rivestita con vernice Corus Colorcoat Prisma® di 50 micron, disponibile in un’ampia gamma di colori, oppure con protezione in PVDF di spessore 25 my (come in questo progetto), dove il colore scelto dalla Direzione Lavori per la lamiera esterna visibile è stato RAL 9022 (grigio chiaro perlato).
Prestazioni del sistema costruttivo
Qbiss by trimo rappresenta un passo in avanti nel campo dell’innovazione tecnologica; un concetto 5 in 1 in cui un unico sistema riunisce tutti i vantaggi funzionali richiesti per facciate di alta qualità al più elevato valore estetico. Nell’ottica di sistema, appunto, Qbiss by trimo rappresenta la perfetta sinergia tra elemento modulare di facciata, guarnizione, fissaggio, lattonerie, angoli e finestre, anche se forse è il suo aspetto d’insieme che lo rende maggiormente attrattivo. Sviluppata in risposta alle richieste architettoniche e di design, la facciata risulta esclusiva in quanto caratterizzata da un angolo arrotondato, unico nel suo genere sul mercato.
Quest’innovazione non si ferma soltanto all’estetica, ma Qbiss by trimo è un vero e proprio sistema sviluppato in risposta alle molteplici richieste strutturali sollevate da architetti e progettisti. L’accento è posto sulla sua natura autoportante; grazie a questa, non c’è necessità di una sottostruttura addizionale, ma soltanto di un fissaggio del sistema alle estremità. Ciò si traduce in notevoli vantaggi in quanto, rispetto ad altri sistemi di facciata, Qbiss by trimo non richiede un supporto addizionale oltre al cemento, mattone, legno o sottostruttura secondaria, permettendo un risparmio in termini di costo, tempo e lavoro.
Sicuramente ogni moderno rivestimento di facciata non deve soltanto essere economico ed estetico e Qbiss by trimo non fa eccezione in tal senso. Poiché la protezione al fuoco è un fattore importante non soltanto per la salute e la sicurezza, ma anche per i costi assicurativi e la responsabilità, è rassicurante sapere che Qbiss by trimo si avvale di una protezione al fuoco integrata. La sua resistenza al fuoco è classificata secondo i più elevati standard ed è certificata a livello europeo in tutti i Paesi in cui il prodotto è commercializzato.
Il costo reale di un edificio non è legato solo alla sua costruzione, ma anche alla sua efficienza energetica. Qbiss by trimo non necessita di ponti termici, in quanto l’isolamento è già integrato nel giunto verticale. Inoltre, poiché l’isolamento termico è garantito da lamiere in acciaio, la conduttività termica non risulta diminuita, mentre si impedisce la formazione di umidità.
- progettista: Ing. Avorio (Exup srl)
- progettista: Ing. Avorio (Exup srl)
