Ospedale Niguarda Cà; Granda - Milano
L'impianto di evacuazione fumi per l'ospedale Niguarda Cà Granda di Milano rappresenta un completo e complesso esempio di progetto chiavi in mano realizzato da Camini Wierer.
Descrizione dell’intervento
L'impianto è stato integralmente progettato, prodotto e installato da Camini Wierer. Si tratta di un impianto multiplo che comprende camini e rispettivi canali da fumo al servizio di caldaie e generatori di vapore per la centrale termica, camini e rispettivi canali da fumo per gruppi elettrogeni, camini e rispettivi canali da fumo per la cogenerazione.

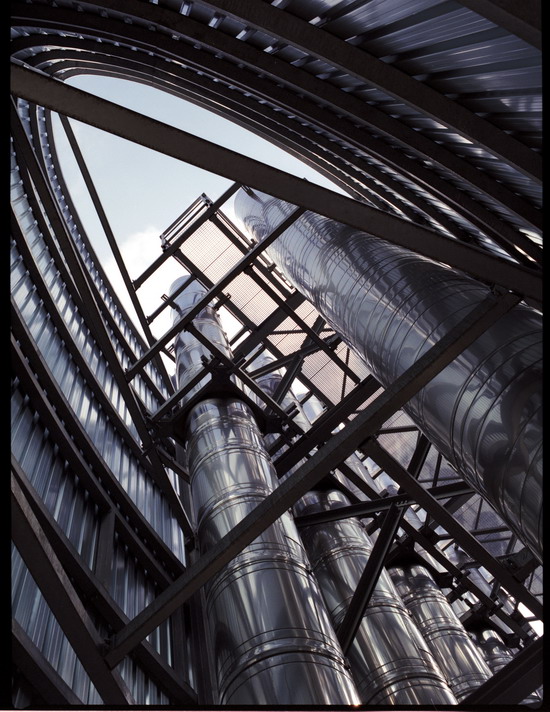

I quattro camini della centrale termica, tutti di diametro nominale interno pari a 1.000 mm, sono al servizio di due generatori di vapore da 10,4 Mw e di due caldaie da 9 Mw. Si sviluppano per un'altezza pari a 25 m, di cui parte in centrale termica e parte racchiusi all'interno di una struttura metallica ellissoidale di schermatura posizionata in elevazione sulla copertura dell'edificio della centrale termica. I quattro camini sono stati progettati per essere staticamente indipendenti, vale a dire vincolati con unico punto di fissaggio alla base.
E' da sottolineare, in questo caso, la complessità dell'intervento di posa in quanto, non essendoci stata possibilità di realizzare alcun tipo di ponteggio nè di operare con piattaforma aerea all'interno della struttura metallica di contenimento, le varie tratte componenti il camino sono state preassemblate presso la sede aziendale e successivamente calate dall'alto all'interno della struttura, complete di coibentazione e rivestimento, operando con la sola la gru di cantiere.
I due camini per i Gruppi Elettrogeni di diametro nominale interno pari a 600 mm si sviluppano per un'altezza di 15 m all'interno della struttura metallica ellissoidale di schermatura posizionata in elevazione sulla copertura dell'edificio. Anche questi quattro camini sono stati progettati con le medesime caratteristiche di quelli della centrale termica.
I quattro camini della Cogenerazione, infine, tutti di diametro nominale interno pari a 800 mm si sviluppano per un'altezza di 15 m, anch'essi all'interno della struttura metallica "ellissoidale" di schermatura. Questi quattro camini sono stati progettati con il sistema modulare Conix® Duo di Camini Wierer per essere supportati dalla struttura metallica ellissoidale che, in questo caso, funge anche da supporto sia per i carichi verticali che per quelli orizzontali.
Per questi ultimi camini, installati quando la struttura di contenimento era del tutto completata, le operazioni di posa sono state eseguite tramite un particolare sistema di ponteggio ricavato negli esigui spazi risultanti tra una canna fumaria e l'altra. Le tratte modulari componenti il camino sono state collocate in successione sfruttando "il tiro" della gru di cantiere che, dal piano della copertura, inseriva i vari moduli dall'alto fino all'interno della struttura metallica.
L'impianto è stato integralmente progettato, prodotto e installato da Camini Wierer. Si tratta di un impianto multiplo che comprende camini e rispettivi canali da fumo al servizio di caldaie e generatori di vapore per la centrale termica, camini e rispettivi canali da fumo per gruppi elettrogeni, camini e rispettivi canali da fumo per la cogenerazione.
I quattro camini della centrale termica, tutti di diametro nominale interno pari a 1.000 mm, sono al servizio di due generatori di vapore da 10,4 Mw e di due caldaie da 9 Mw. Si sviluppano per un'altezza pari a 25 m, di cui parte in centrale termica e parte racchiusi all'interno di una struttura metallica ellissoidale di schermatura posizionata in elevazione sulla copertura dell'edificio della centrale termica. I quattro camini sono stati progettati per essere staticamente indipendenti, vale a dire vincolati con unico punto di fissaggio alla base.
E' da sottolineare, in questo caso, la complessità dell'intervento di posa in quanto, non essendoci stata possibilità di realizzare alcun tipo di ponteggio nè di operare con piattaforma aerea all'interno della struttura metallica di contenimento, le varie tratte componenti il camino sono state preassemblate presso la sede aziendale e successivamente calate dall'alto all'interno della struttura, complete di coibentazione e rivestimento, operando con la sola la gru di cantiere.
I due camini per i Gruppi Elettrogeni di diametro nominale interno pari a 600 mm si sviluppano per un'altezza di 15 m all'interno della struttura metallica ellissoidale di schermatura posizionata in elevazione sulla copertura dell'edificio. Anche questi quattro camini sono stati progettati con le medesime caratteristiche di quelli della centrale termica.
I quattro camini della Cogenerazione, infine, tutti di diametro nominale interno pari a 800 mm si sviluppano per un'altezza di 15 m, anch'essi all'interno della struttura metallica "ellissoidale" di schermatura. Questi quattro camini sono stati progettati con il sistema modulare Conix® Duo di Camini Wierer per essere supportati dalla struttura metallica ellissoidale che, in questo caso, funge anche da supporto sia per i carichi verticali che per quelli orizzontali.
Per questi ultimi camini, installati quando la struttura di contenimento era del tutto completata, le operazioni di posa sono state eseguite tramite un particolare sistema di ponteggio ricavato negli esigui spazi risultanti tra una canna fumaria e l'altra. Le tratte modulari componenti il camino sono state collocate in successione sfruttando "il tiro" della gru di cantiere che, dal piano della copertura, inseriva i vari moduli dall'alto fino all'interno della struttura metallica.
