Rinforzo sismico per la Scuola Media Aldo Moro - Cernusco sul Naviglio (Milano)
2 settembre 2013
Un edificio scolastico tipico degli anni ’60 diventa antisismico dopo una riqualificazione delle strutture. Alla base dell’intervento l’impiego di un sistema di rinforzo che utilizza una rete in fibre di PBO con matrice inorganica stabilizzata.

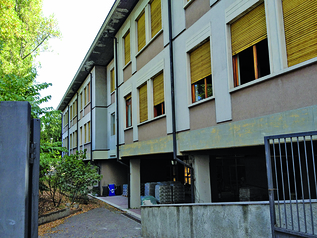

L'edificio scolastico “Scuola Media Aldo Moro” di Piazza
Unità d’Italia di Cernusco sul Naviglio è stato realizzato
alla fine degli anni ‘60 e manifesta caratteristiche tipologiche
strutturali tipiche di quegli anni.
L’edificio è nel suo complesso realizzato mediante la composizione in pianta di tre differenti corpi di fabbrica, strutturalmente separati tra di loro mediante opportuni giunti.
L’Amministrazione di Cernusco s/N, anche a seguito delle recenti manifestazioni sismiche cha hanno colpito il territorio italiano, ha disposto di comporre un’indagine finalizzata a conoscere lo stato delle strutture del proprio immobile scolastico costituente la scuola media in Piazza Unità d’Italia. In via preliminare e, conformemente alle indicazioni fornite dal calcolo di vulnerabilità sismica, è stato ipotizzato l’inserimento di alcuni elementi di controvento in acciaio per fornire adeguato confinamento delle sollecitazioni e venire in aiuto alle strutture esistenti trasferendo le sollecitazioni agenti su di esse. Tale ipotesi, però non garantiva appieno il perfetto funzionamento e pertanto la progettazione ha scelto di utilizzare il sistema di rinforzo Ruregold (fibre in PBO con matrice inorganica stabilizzata) da applicare direttamente sugli elementi caratterizzati dai più critici coefficiente di verifica – e con elevato indice di sfruttamento. In particolare l’intervento si è concentrato sulla necessità di migliorare la risposta nei confronti dei meccanismi di rottura di tipo “fragile” (tipicamente a taglio).
Il sistema di rinforzo Ruregold è stato scelto anche perché in grado di garantire la durata nel tempo del rinforzo stesso grazie proprietà del sistema che offre, oltre ad una praticità di applicazione, ottima resistenza al fuoco ed alle alte temperature, l'assenza di fenomeni di corrosione e, non ultimo, consente di effettuare una finitura mediante intonacatura e successiva tinteggiatura una volta eseguito il rinforzo.
I rinforzi realizzati sono tali da garantire il raggiungimento di un miglioramento locale pari almeno al 50% della sollecitazione sismica di riferimento (vale a dire la domanda sismica). Tale requisito, in alcuni casi, risulta pari anche al 100%.
Viste le tipologie strutturali e le necessità di intervento con la minor invasività prevista, si è valutato di agire con tecniche innovative, realizzando fasciature dei nodi e delle aste mediante rinforzi FRCM della linea Ruregold con reti in PBO (poliparafenilebenzobisoxazolo) e matrice inorganica stabilizzata Ruregold MX Calcestruzzo.

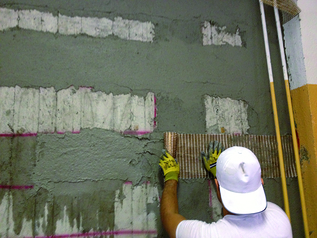

Il sistema di rinforzo Ruregold è costituito da una fibra, di materiale polimerico, che viene posata direttamente sulla superficie in calcestruzzo, previa perfetta pulitura e bagnatura, mediante matrice Ruregold MX Calcestruzzo.
Le operazioni per la posa in opera del rinforzo necessitano di interventi di rimozione delle finiture esistenti (pitture, intonaco, ecc.) ma non ne pregiudicano il successivo ripristino così da riportare le zone di intervento nella stessa situazione antecedente i lavori ed essere del tutto identiche a quelle esistenti.
Il rinforzo a taglio delle pareti dei vani scala e dei nodi non confinati è stato realizzato mediante l’utilizzo delle fibre Ruregold XP, Ruregold XT e Ruregold XS applicate con apposita malta Ruregold MX Calcestruzzo.
L’uso di questi materiali compositi nel rinforzo sismico di elementi in c.a. è finalizzato ad aumentare la resistenza a taglio di pilastri e pareti mediante applicazione di fasce, aumentare il confinamento nelle parti terminali di travi e pilastri mediante applicazione di fasce, aumentare la duttilità nelle parti terminali di travi e pilastri e miglioramento dell’efficienza delle giunzioni.
A seconda della direzione e delle posa delle reti, tale tipologia di intervento, ha la duplice funzione di rinforzo a taglio della parete o a flessione degli elementi.
Il prodotto
Ruregold è una nuova linea ad altissime prestazioni che rappresenta la più evoluta tecnologia per il comparto dei rinforzi strutturali di supporti in muratura e calcestruzzo armato. Si tratta di un’innovativa soluzione brevettata costituita da una rete in fibre di PBO (poliparafenilenbenzobisoxazolo), disponibile in diversi formati idonei a vari tipi di applicazione, e da una matrice inorganica stabilizzata appositamente formulata per il nuovo sistema. Ruregold®, classificato come FRCM (Fiber Reinforced Cementitious Matrix), non utilizza resine epossidiche ma impiega un legante idraulico perfettamente compatibile sotto il profilo chimico, fisico e meccanico con il supporto su cui è applicato. Il sistema Ruregold® è indicato per interventi di rinforzo di strutture in cls soggetti a pressoflessione, taglio come solai, travi e pilastri e per interventi su supporti in muratura, con funzioni di antiribaltamento, rinforzo strutturale e adeguamento sismico.
L’edificio è nel suo complesso realizzato mediante la composizione in pianta di tre differenti corpi di fabbrica, strutturalmente separati tra di loro mediante opportuni giunti.
L’Amministrazione di Cernusco s/N, anche a seguito delle recenti manifestazioni sismiche cha hanno colpito il territorio italiano, ha disposto di comporre un’indagine finalizzata a conoscere lo stato delle strutture del proprio immobile scolastico costituente la scuola media in Piazza Unità d’Italia. In via preliminare e, conformemente alle indicazioni fornite dal calcolo di vulnerabilità sismica, è stato ipotizzato l’inserimento di alcuni elementi di controvento in acciaio per fornire adeguato confinamento delle sollecitazioni e venire in aiuto alle strutture esistenti trasferendo le sollecitazioni agenti su di esse. Tale ipotesi, però non garantiva appieno il perfetto funzionamento e pertanto la progettazione ha scelto di utilizzare il sistema di rinforzo Ruregold (fibre in PBO con matrice inorganica stabilizzata) da applicare direttamente sugli elementi caratterizzati dai più critici coefficiente di verifica – e con elevato indice di sfruttamento. In particolare l’intervento si è concentrato sulla necessità di migliorare la risposta nei confronti dei meccanismi di rottura di tipo “fragile” (tipicamente a taglio).
Il sistema di rinforzo Ruregold è stato scelto anche perché in grado di garantire la durata nel tempo del rinforzo stesso grazie proprietà del sistema che offre, oltre ad una praticità di applicazione, ottima resistenza al fuoco ed alle alte temperature, l'assenza di fenomeni di corrosione e, non ultimo, consente di effettuare una finitura mediante intonacatura e successiva tinteggiatura una volta eseguito il rinforzo.
I rinforzi realizzati sono tali da garantire il raggiungimento di un miglioramento locale pari almeno al 50% della sollecitazione sismica di riferimento (vale a dire la domanda sismica). Tale requisito, in alcuni casi, risulta pari anche al 100%.
Viste le tipologie strutturali e le necessità di intervento con la minor invasività prevista, si è valutato di agire con tecniche innovative, realizzando fasciature dei nodi e delle aste mediante rinforzi FRCM della linea Ruregold con reti in PBO (poliparafenilebenzobisoxazolo) e matrice inorganica stabilizzata Ruregold MX Calcestruzzo.
Il sistema di rinforzo Ruregold è costituito da una fibra, di materiale polimerico, che viene posata direttamente sulla superficie in calcestruzzo, previa perfetta pulitura e bagnatura, mediante matrice Ruregold MX Calcestruzzo.
Le operazioni per la posa in opera del rinforzo necessitano di interventi di rimozione delle finiture esistenti (pitture, intonaco, ecc.) ma non ne pregiudicano il successivo ripristino così da riportare le zone di intervento nella stessa situazione antecedente i lavori ed essere del tutto identiche a quelle esistenti.
Il rinforzo a taglio delle pareti dei vani scala e dei nodi non confinati è stato realizzato mediante l’utilizzo delle fibre Ruregold XP, Ruregold XT e Ruregold XS applicate con apposita malta Ruregold MX Calcestruzzo.
L’uso di questi materiali compositi nel rinforzo sismico di elementi in c.a. è finalizzato ad aumentare la resistenza a taglio di pilastri e pareti mediante applicazione di fasce, aumentare il confinamento nelle parti terminali di travi e pilastri mediante applicazione di fasce, aumentare la duttilità nelle parti terminali di travi e pilastri e miglioramento dell’efficienza delle giunzioni.
A seconda della direzione e delle posa delle reti, tale tipologia di intervento, ha la duplice funzione di rinforzo a taglio della parete o a flessione degli elementi.
Il prodotto
Ruregold è una nuova linea ad altissime prestazioni che rappresenta la più evoluta tecnologia per il comparto dei rinforzi strutturali di supporti in muratura e calcestruzzo armato. Si tratta di un’innovativa soluzione brevettata costituita da una rete in fibre di PBO (poliparafenilenbenzobisoxazolo), disponibile in diversi formati idonei a vari tipi di applicazione, e da una matrice inorganica stabilizzata appositamente formulata per il nuovo sistema. Ruregold®, classificato come FRCM (Fiber Reinforced Cementitious Matrix), non utilizza resine epossidiche ma impiega un legante idraulico perfettamente compatibile sotto il profilo chimico, fisico e meccanico con il supporto su cui è applicato. Il sistema Ruregold® è indicato per interventi di rinforzo di strutture in cls soggetti a pressoflessione, taglio come solai, travi e pilastri e per interventi su supporti in muratura, con funzioni di antiribaltamento, rinforzo strutturale e adeguamento sismico.
- Azienda: RUREGOLD
