Stadio municipale di Pampilhosa Da Serra ; Portogallo
Lavoro di consolidamento mediante l’utilizzo di innovative tecnologie di “micropalificazione” con micropali Geoup® di Kappazeta.
Descrizione dell’intervento
La struttura oggetto dell’intervento è costituita da una tribuna in cemento armato, gettata in opera con una copertura interamente metallica.
La fondazione è a platea con altezza di 20 cm ed ispessimento localizzato di ulteriori 15 cm all’intradosso, in corrispondenza dei pilastri in c.a. a sostegno degli spalti. La dimensione dei pilastri varia da 25x20 a 25x50 cm. A partire dall’anno di costruzione l’ala sud della tribuna ha manifestato cedimenti lenti ma progressivi, che si sono aggravati fino a raggiungere nella parte terminale i 20 cm circa (rilevazione dicembre 2010). Il campo Comunale sorge su un versante a media acclività che è il frutto di uno sterro eseguito nell’area Nord dell’impianto e del successivo riporto di quanto scavato nell’area Sud, al fine di creare sia il piano del campo da gioco che il piano di posa della fondazione della tribuna.
Le indagini eseguite hanno evidenziato come il riporto sia prevalentemente costituito da frammenti rocciosi eterometrici e la sua potenza al di sotto della parte terminale Sud della tribuna raggiunga i 7,5 m.
Inferiormente a tale strato di riporto si ha l’originaria coltre di copertura dell’orizzonte litoide compatto di base. La potenza della copertura risulta di circa 8 m e la sua costituzione prevalentemente argillosa, organica superficialmente e a consistenza via via crescente con la profondità. In particolare, al di sotto della parte terminale Sud della tribuna la parte superficiale di copertura meno consistente presenta una potenza decisamente superiore rispetto alla zona centrale della tribuna.
Il cedimento differenziale verificatosi è stato quindi attributo alla consolidazione del riporto e della parte superficiale di copertura, sotto l’azione del sovraccarico determinato dal riporto stesso e dalla sovrastruttura. Il cedimento massimo si è registrato in corrispondenza della parte terminale Sud della tribuna dove l’altezza del riporto e della parte di copertura a minor consistenza raggiunge il valore massimo.
Kappazeta è stata contattata per consolidare l’intera struttura al fine di garantirne la stabilità ed evitare il proseguo dei fenomeni di cedimento differenziale dell’immobile.
Esaminata la situazione nel complesso si è optato, in accordo con i tecnici di fiducia del Committente, per la realizzazione di “micropali” speciali di tipo Geoup® mediante l’utilizzo di martinetti facilmente trasportabili anche all’interno ed in spazi ridotti.
L’intervento di palificazione effettuato ha interessato 28 pilastri con carichi alla base variabili da 18 a 51 t ed ha richiesto complessivamente l’installazione di 55 pali Geoup® spinti fino alla profondità di circa 12 metri.

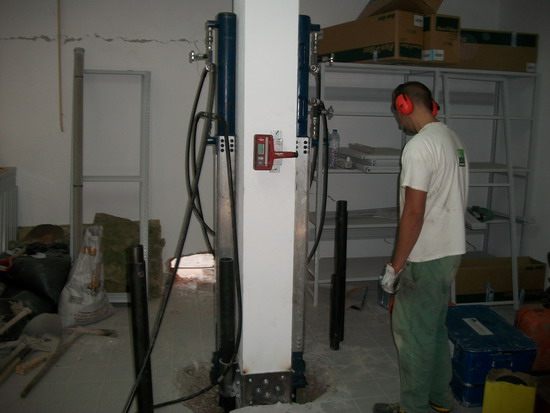

Ciascun palo è stato installato previa realizzazione di carotaggio diametro 90 mm nella platea di fondazione e fissaggio di una speciale piastra di collegamento alla base del pilastro, su una delle sue facce.
L’infissione dei pali è proseguita monitorando in continuo la forza applicata dai martinetti idraulici fino al raggiungimento dell’orizzonte litoide compatto dove si è avuto ogni volta l’arresto della penetrazione.
La tecnica
L’applicazione della tecnologia messa a punto da Kappazeta ha consentito di completare il lavoro di consolidamento del terreno nell’arco di otto giorni, eliminando la necessità di opere più lunghe ed invasive.
Inoltre raggiunta la profondità di progetto e prima del collegamento finale palo-piastra, è stato possibile, mediante l’impiego dei martinetti idraulici, precaricare i pali annullando i cedimenti primari e recuperando parzialmente il cedimento avvenuto nella parte terminale Sud della tribuna, con immediato beneficio per la struttura.
Sui micropali Geoup® sono state inoltre eseguite prove di carico per ciascun palo con modalità molto semplici.
